特别适合大型结构的低频测试
传感器的电噪声可达1µV
| 型号 | 普通型 | 14105/14205 | 14109 | 16105/16205 | 17105/17205 | 18105 | 19105 |
| 高端型 | J14105/J14205 | J16105/J16205 | J17105/J17205 | J18105 | J19105 | ||
| 特征描述 | 小型化设计；高分辨率，适合大型结构超低频测量 | ||||||
| 外形尺寸mm （六角xH） | 11x19/11x16 | 13x16.8 | 16x26/16x21 | 19x35/19x28 | 33.6x43 | 33x48 | |
| 灵敏度（mV/g） | 100 | 100 | 500 | 1000 | 5000 | 10000 | |
| 测量范围（g peak） | ±50 | ±50 | ±10 | ±5 | ±1 | ±0.5 | |
| 幅值线性 | ≤±1% | ||||||
| 宽频带分辨率（g rms） | 0.00002 | 0.00001 | 0.000004 | 0.000002 | 0.0000004 | 0.0000002 | |
| 频率范围 | ±5%（Hz~kHz） | 0.15~9 | 1~9 | 0.1~4 | 0.1~2 | 0.1~1 | 0.1~0.7 |
| ±10%（Hz~kHz） | 0.1~10 | 0.5~10 | 0.07~6 | 0.06~3 | 0.06~1.2 | 0.06~1 | |
| 安装谐振频率（kHz） | ≥25 | ≥25 | ≥18 | ≥13 | ≥5 | ≥2.5 | |
| 横向灵敏度 | ≤5% | ||||||
| 供电电源（VDC） | 18~30 | ||||||
| 供电电流（mA） | 2~20 | ||||||
| 输出阻抗（Ω） | ≤100 | ||||||
| 直流偏置电压（V） | 8~12 | ||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 12 | 1.2 | 4.8 | 1.2 | 0.24 | 0.12 |
| 100Hz | 4 | 0.4 | 1.6 | 0.4 | 0.08 | 0.04 | |
| 1000Hz | 3 | 0.3 | 1.2 | 0.3 | 0.06 | 0.03 | |
| 安装绝缘电阻 | —— | ≥1x108 | |||||
| 最大承受加速度值（g peak） | 400 | 150 | 150 | 40 | 8 | 4 | |
| 最大承受冲击值（g peak） | 1000 | 300 | 300 | 100 | 20 | 10 | |
| 工作温度（℃） | -50~125 | ||||||
| 密封形式 | 激光焊接 | ||||||
| 敏感材料 | 普通/高端 压电陶瓷/剪切 | ||||||
| 外壳材料 | 钛合金 | 不锈钢 | |||||
| 安装方式_内螺纹螺孔 | M5 | ||||||
| 重量（克） | 12 | 12 | 23 | 62 | 365 | 450 | |

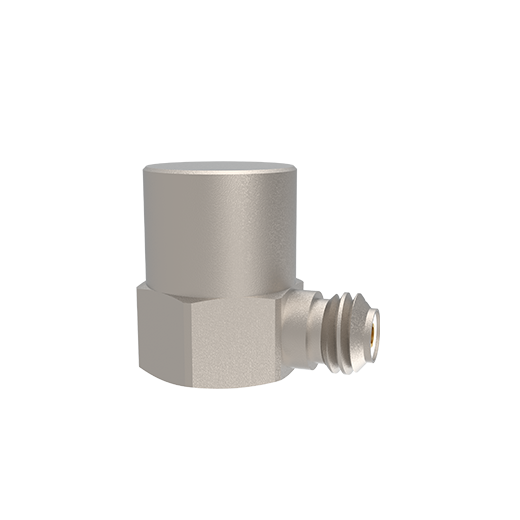

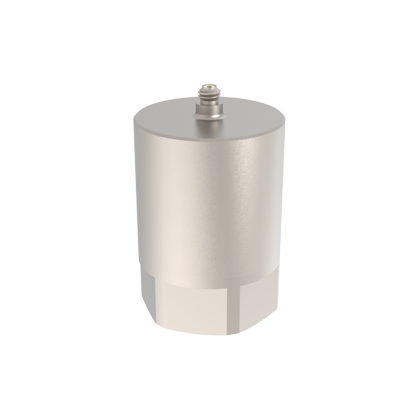

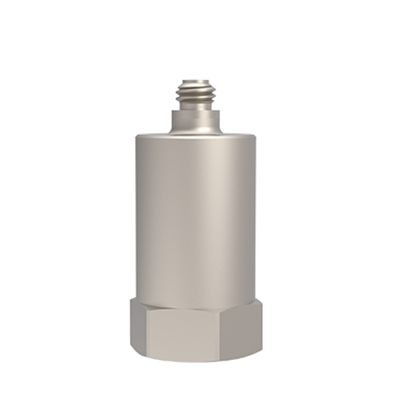

| 传感器输出形式 | M5顶端输出/M5侧端输出 | ||||||
| 电缆两端接头形式 | M5—BNC（511xx12） | ||||||
| 常用电缆选项 (电缆描述/型号) | *电缆两端接头 M5—BNC：Φ3mm PVC电缆（5111312）；Φ3mm TPV电缆（5112812） *电缆两端接头 M5—M5：Φ3mm PVC电缆（5111311）；Φ3mm TPV电缆（5112811） | ||||||
| 标准附件 | ①M5安装螺钉；②标配1米PVC同轴电缆；③出厂检验报告 | ||||||
| 其他选项 | *型号+“E”：选配输出接嘴为英制10-32螺纹 | ||||||
